自动加药机标定操作说明



自动加药机标定操作说明

一、准备工作

1、准备量杯,建议10ml50ml100ml500ml各一个。

2、标定记录表(见附件)。

3、储药箱液位保持在一定的高度(储药箱安装有浮球阀,当达到最高液位时浮球阀会自动关闭,当液位低时浮球阀自动打开)。

4、电磁阀后方的手动球阀全部关闭,防止造成没有标定的药剂流至浮选机。

二、操作方法

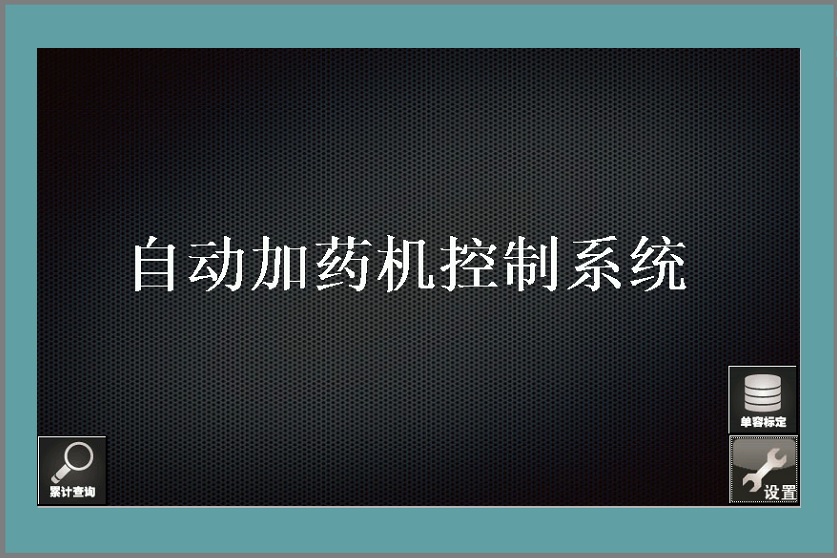

1自动加药机上电,运行开关打至“停止”档位,操作屏进入自动加药机操作界面,见下图。

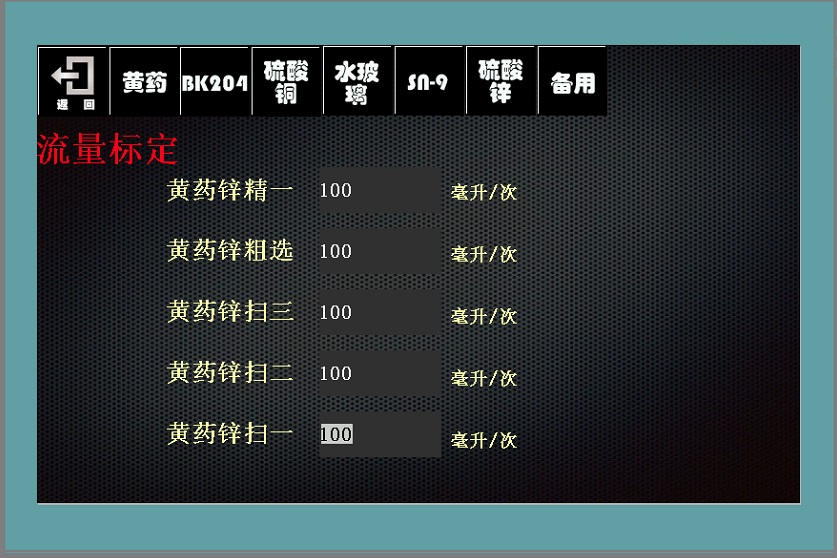

2、点击右下角上方的按钮,弹出药量标定界面,如下图

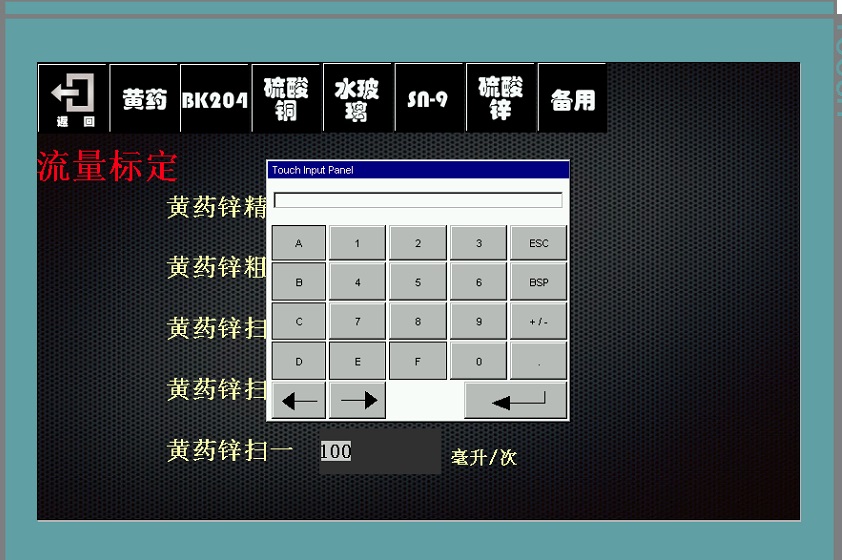

3、点击对应的数字,弹出数字键盘,输入数字100后按键。如下图(注:6种药剂及备用全部输入100,目前所设定的数值并非是最终的实际流量值,此数值为初始假设值,在经过测量后修改为实际数值,后续操作将会说明修改方法。输入完毕后请检查确认是否全部输入。)

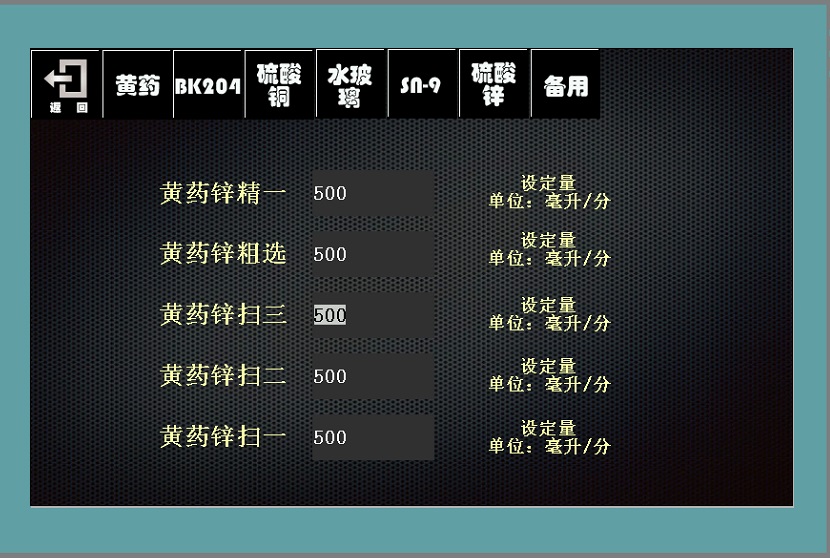

4、设定完毕后点击键,返回至主界面,点击右下角下方键进入药量设定界面,如下图。(注:标定界面与设置界面的区别在于左上角的红色文字标注。无标注的为药量设定界面。)

5、点击数字,弹出数字键盘,输入500,操作方法同标定,如下图。(注:6种药剂及备用全部输入500,输入完毕后检查并确认是否完全输入)

6、标定及设置的数值输入完毕后,控制柜面板的运行开关打至“自动”档位。(注:打至自动档位后,电磁阀将开始工作。间隔周期约为12秒)。

7、打开1路的球阀,待药剂正常流出后用量杯开始测量。(注:建议每路电磁阀多运行几次后在进行测量,因管道中有空气,所以在电磁阀开启的前几次会出现药剂不流动或流量较小的状况。)

8、测量时,只测量电磁阀每次打开时所流出的药量。测量完毕后将球阀关闭。按78步骤测量剩余加药点。(注:建议每路测量3次取平均数值。如果在测量过程中,电磁阀的开启频率过高,可从操作屏的设置界面将药量改为400,即:间隔时间=60/(400/100)

9、测量完毕后将每个加药点所对应的实际流量依次输入至标定界面,操作步骤重复123步。

10、设置药量,根据工艺要求设定需添加的实际药量值,操作步骤重复456步。

三、备用点数启用方法

在本自动加药系统中,备用点数为2路。

1、备用点数的控制线在硫酸锌的铅搅拌上方的线槽内,有3根控制线没有与电磁阀连接。

2、电磁阀的控制线为2线制,任意一根控制线与控制线剩余的3根中的任意一根连接,并记录颜色。

3、电磁阀的另一根线与该控制线的花线(黄绿)并接。即:2个备用电磁阀的其中一条线与花线并接。

4、控制柜端将相对应颜色的控制线分别接至接线端子的FM23FM24号端子。(注:公共线(黄绿)已经接至端子,所以无需要重复。)

5、技术参数所规定的加药点数为24路。经我司确认,以目前控制柜内的条件可增加至30路(无需增加扩展控制器)。如需增加至30路,请与我司联系。
