自动加药机的选型

自动加药机的选型

一、概述

   在浮选中药剂的添加是一个至关重要的环节，合理的添加药剂能够有效的提高出矿率。在以往的药剂添加过程中，浮选工人靠经验调节药剂量的大小或每次调节时用量杯测量给药量。这样的给药方式易造成药剂的浪费和增加岗位工人的工作量。

自动加药机的应用可以减轻岗位工人的工作量，同时给药精确避免药剂的浪费，使药剂按工艺要求的药量添加，提高出矿率。

二、自动加药机的种类

1、电动球阀式自动加药机

当药量调整时，电动球阀打开至相应的开度后静止，药剂持续且平稳的添加至相应的工艺环节。由于控制器本身具有0.1秒的误差且受阀门响应程度及液位的影响，此种加药方式的误差约为2%-8%，药量越大误差越小。低于10ml/分的药量不推荐使用此方式。

2、电磁阀式自动加药机

当药量调整时，经控制器计算将所设定的药量（设定药量一般为按1分钟为一个周期，有特殊要求时，周期可更改。）换算为每次加药的间隔时间。此种加药方式受液位的影响误差约为1%-5%。低于10ml/分的药量间隔时间较长，如矿种对药剂的反应程度较高不推荐使用此方式，目前在镁矿中此方式不推荐使用。

3、计量泵式自动加药机

 当药量调整时，控制器将所设定的药量换算为4~20mA信号，直接控制泵的频率，此方式误差约为0.1%-0.5%。此种方式不受液位高度的影响。

药量高于400ml/分时，此种方式的成本较高，建议采用计量泵与其它方式配合使用，即：高于400ml/分的药量采用电磁阀式或电动球阀式。低于400ml/分的药量采用计量泵式加药。

三、自动加药机基本功能

1、药剂量设定及修改。

药剂量可随浮选的变化随时修改。

2、数据统计

每种药剂的使用总量记录且保存。

3、数据保护

当发生断电时，当前设定的药量数据及药剂量累计数据不丢失。保留时间约为8个月。（保留时间是指断电后8个月内，在正常使用情况下数据不会丢失。）

4、药剂补充

当药箱内药剂低于设定液位时，将自动向药箱内补充药剂，达到设定的最高液位时停止补充。

5、报警

故障，无药等报警提示

6、扩展接口

标配预留485通讯接口，有其它通讯接口要求时可更改。

7、其它功能

其它功能可根据选厂的要求添加。

四、自动加药机控制器及操作屏

自动加药机控制器采用西门子S7-200系列，7X24小时无故障运行。操作屏采用西门子Smart系列彩色触摸屏，便于选厂工人的操作。

五、控制柜及电压

1、控制柜双层门设计，内门为操作面板，外门为玻璃门。能够有效的防尘防水。

2、控制柜内配有照明灯组，便于检修及维护。

3、控制柜内配有风机，可有效的散热。

4、自动加药机的工作电压为 AC220V。

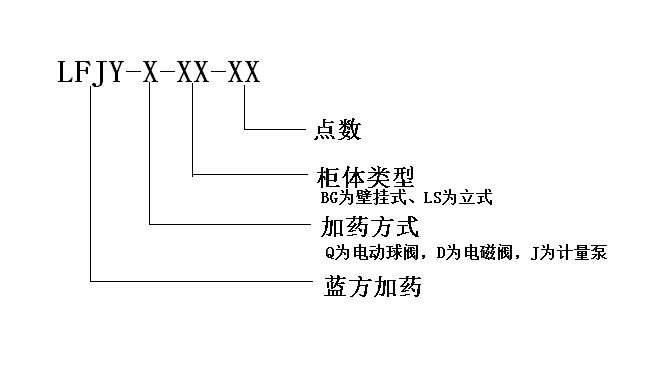

 六、自动加药机型号释义

例：LFJY-D-LS-24为24点电磁阀式自动加药机，立式控制柜。
