一、概述
N-modleTM系统采用西门子PLC(可编程控制器)作为总控制器,将各环节的信号集中至PLC控制器利用PLC计算能力和通讯能力直接控制各个环节的数据在合理范围内,使介质浓度的配比及添加达到生产所需求的最佳状态,同时就地配备触摸屏,操作简单且便于直观的观察到每个环节的状态及数据。可在远程/就地两种模式下直接切换,技术人员可根据生产需要通过触摸屏或者远程DCS系统直接修改所需要的数据,N-modleTM系统在减轻技术人员工作量的同时也克服了因人工配比不准确而导致生产效率降低等不足,且便于数据的记录及统计。
二、药剂制备系统实现的目标
1、精确制备
以往的介质浓度配比是由人工根据介质的重量及结合制浆搅拌桶的容量向搅拌桶内加水,在此过程中加水的水量是由技术人员凭经验估计水量来配比浓度,在此环节,所配比的浓度与实际所需的浓度有较大误差,从而影响到后续生产的直接效果。
N-modleTM系统在浓度控制方面可以完全达到所设定的浓度要求,在药剂的输送过程中检测仪表会将实时的介质的状态及各环节仪表的工作状态反馈到控制器,能够更加直观的观察到运行状态。
2、无人值守
在“远程控制”状态下实现全自动配比添加及自动启停。
系统检测到前序设备开启时将自动按顺序启动各环节设备,各环节都具备自检及状态报警,当发生异常时发出报警信号。
3、精确添加
以现有仪表给出的数据为依据,进行自动调节介质的添加量,以达到工艺的要求。
三、设计原则
1、结合现场,便于操作。
根据现场现有的设备基础上增加N-modleTM系统,不影响现场其它设备为原则进行设计安装。N-modleTM系统的执行部件均采用国标配件以便于维护及更换 。
2、可靠性统筹考虑的原则。
N-modle TM系统采用国内外知名厂商的传感器及变送器等采集设备,主要技术和产品具有成熟、稳定、实用及性价比高的特点,可充分满足现场环境下的实现7*24小时无间断稳定可靠运行及管理的需要。
3、可扩展性与兼容性相顾的原则
在保证系统正常运行的前提下,设计具有良好的扩展性的系统结构,以保证N-modleTM系统适应应用现场的实际情况。
N-modleTM系统保留一个标准通讯接口(ProfeiBus-DP/ProfeiBus-Net),可与各组态系统以及DCS系统兼容。

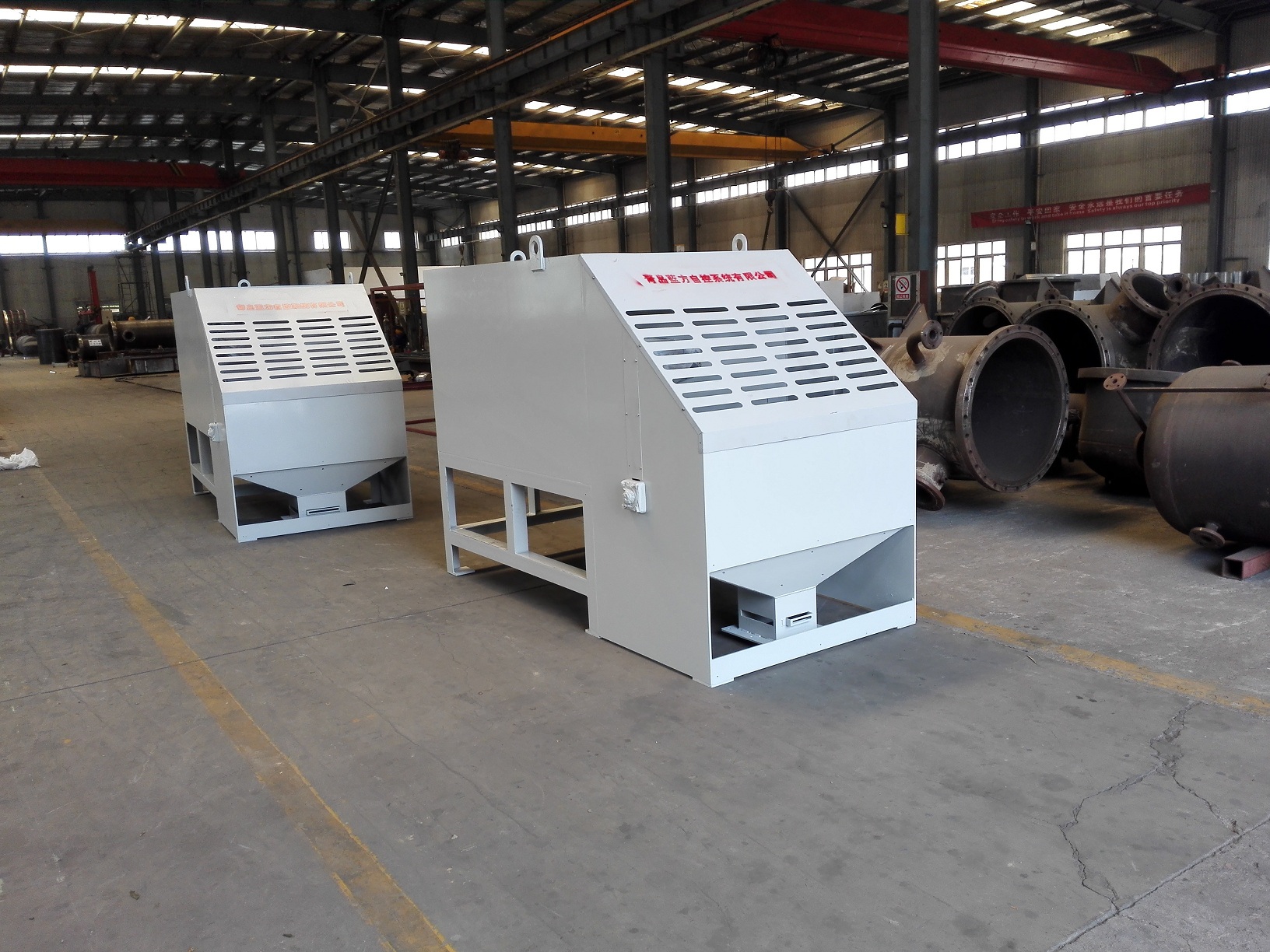

4、自动加球机
球磨自动加球机适用于选矿厂球磨机钢球的补加,初次加球不建议使用。全自动加球机可根据皮带称给出的矿量信号自动调整加球量,自动加球机也可根据设定进行定时定量加球
